本文设计的超声波清洗机液晶显示触控系统，显示的信息直观明了，方便操作者使用。LCD触控屏采用显示驱动芯片HT1621B 和触控芯片ADPT008，具有低功耗、高可靠性的优点。针对使用中出现的干扰问题，采用软硬件结合的方式进行解决。使用经验表明，采用LCD 显示触控系统的超声波清洗机具有显示稳定度高，功耗小，使用操作方便等优点。

　　超声波清洗机广泛应用于医药、化工、工业等行业，具有效率高、清洁、成本低的特点。在工业中常用于工件表面、小缝隙、深孔等部位的清洗，在操作的过程中，为了直观、。方便的进行操作，本文采用液晶显示屏（ LCD） 进行显示和操作控制。详细介绍LCD 的硬件驱动和调光电设计，并在硬件电的基础上编写显示和触控系统软件。

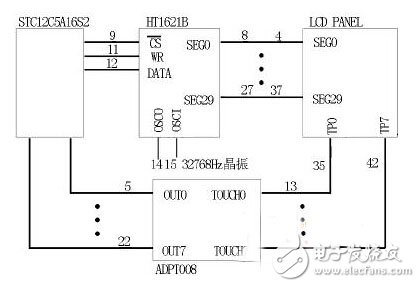

　　超声波清洗机LCD 显示包括： 时间显示和设置，可设定需要工作的时间; 温度显示当前值、设定值与参数设置，从而能对温度进行调节，设置范围为温度～ 99℃; 功率显示和设置实现了功率的连续调节; 超声波频率设置和显示，是为了实现不同清洗对象，选择不同的清洗频率。字符型LCD 显示屏利用HT1621B 芯片驱动显示。采用+ 5V 电压供电，HT1621B 内嵌32 × 4 位显示RAM 内存直接映象到LCD 的字符段，故可驱动128 位字符。数据由32 位段输出和四位公共输出共同完成传输显示。LCD 触摸通过ADPT008 进行控制，共8 位点对点控制功能。HT1621B 显示驱动和ADPT008 触控电框图如图1所示，显示驱动芯片HT1621B 采用了30 位段输出和四位公共输出驱动LCD 屏，ADPT008 通过触摸接口接收LCD 触摸屏的8 通道触控信号。

　　LCD背光显示采用PWM控制方式调节，其硬件电如图2所示，由P沟道增强型MOSFET管IRF7410作为开关管进行控制，其最大工作电流可达－16A，阈值电压范围在－0.4V～－0.9V。PWM引脚信号由单片机送入，接LCD触控屏共阴极连接的背光LED管。当单片机送来的PWM信号为高电平时，MOS场效应管截止，信号为低电平时，MOS场效应管导通，这时。通过PWM有效控制背光灯的亮度。

　　主控制器选用STC12C5A16S2 单片机，具有16K字节的片内FLASH，45K 字节的EEPROM，2 PWM输出口，内有硬件看门狗等功能，工作电压选择在+5V。触控信号经触控芯片输入到单片机I /O口，去控制LCD 屏的显示、功能设置与基本操作。功率的调节采用百分制的形式显示，去控制逆变电实现调控。
