完善全面、灵活编辑的CAD工程符号标注对CAD建筑设计具有重要意义。在上篇中我们已详细介绍了中望CAD建筑版的箭头引注、做法标注、引出标注、图名标注的丰富功能，本篇将重点介绍符号索引、详图符号、剖切符号、折断符号、对称符号以及指北针的设置与标注功能。

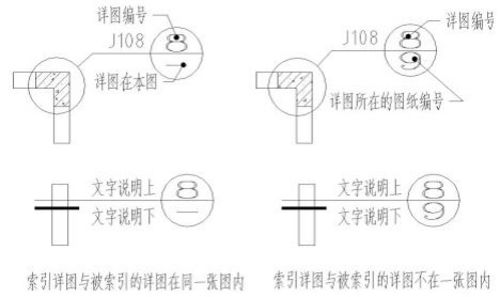

　　中望CAD建筑版还可提供索引符号标注功能。该功能在图中以国标的样式标出指向索引和剖切索引符号。用户可通过索引符号对话框定制索引编号和图号，设置包括图层、文字样式和上、下标文字注解。

　　定制好所需标注的索引符号后在图中准备索引范围的中心部位点取，通过输入或鼠标拖拽确定圆形索引范围的大小，点击索引线的转折点后用鼠标拖动确定索引号放置的，即可成功点取标注。索引符号有两种样式供选用，注意剖切索引的方向，引出线所在一侧为投射方向。

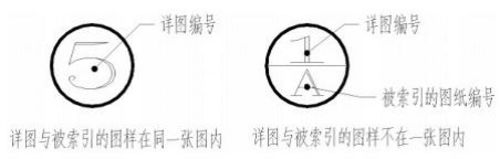

　　在较为复杂的建筑图纸中，经常会有局部详图。详图符号标注在图中以国标的样式标出详图符号。一般分为详图与被索引的图样在一张图内或不在一张图内两种情况。

　　作为用以表示剖切面剖切的剖切符号，在剖视图中必不可少。与传统建筑设计软件一样，中望CAD建筑版提供的剖切符号标注功能可在图中以国标的标准样式标示出剖面剖切和断面剖切符号。

　　在执行转折剖切符号的绘制顺序中，如下图实例，点取顺序为P1，P2，P3，，顶点3不必点取。

　　对于图纸中的对称结构图形，为了减少重复标注和解释说明，保持图纸整洁美观，可使用对称符号进行标示。在点击[文表符号][对称符号]或键入DCFH命令可执行绘制符合国标样式的对称符号。

　　在中望CAD建筑版屏幕菜单中的[文表符号][指北针]中可以国标样式在图纸中标出指北针符号。标注的指北针由两部分组成，指北符号和文字“北”，两者一次标注完成，但属于两个不同对象，文字“北”为单行文字对象，便于根据实际情况进行调整。

　　借助于中望CAD建筑版符合国标的工程符号标注功能，设计师们可以更轻松、简便地进行建筑设计。用户可以把更多的时间和心思投放在设计创意之上，使CAD平台软件的设计功能更符合专业需求，也更具人性化。，
