大型注塑模具的设计方法

文章出处：人气：发表时间：2018-05-16 22:11

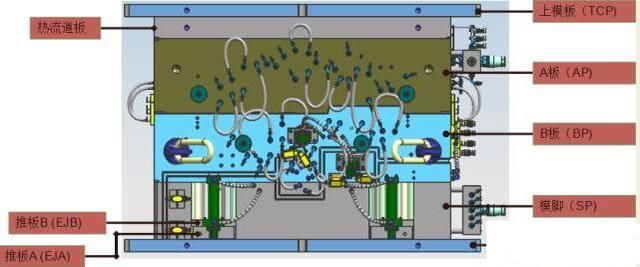

　　结构特点：由于拆装不便，维修成本高；大型模具设计上要考虑更多的安全可靠性、装配便捷和易性。

大型注塑模具的设计方法(图1)

大型注塑模具的设计方法(图2)

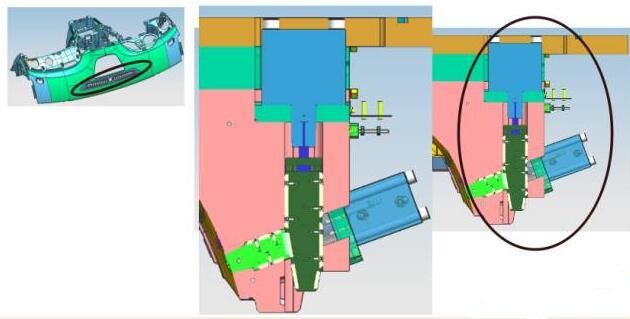

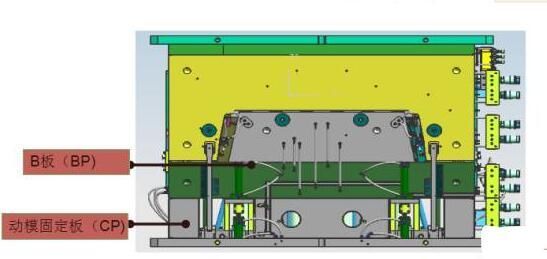

　　保险杠模具实际上将BP分成两部分，主要从节约材料和加工工艺性考虑由于使用两板模结构，不能使用定模滑块；对仪表板出风口这类产品结构，目前只能使用油缸抽芯和油缸斜锲锁模。

大型注塑模具的设计方法(图3)

　　这种结构实际生产过程中会发生抽芯无动作或咬死的故障，另外加工成本也很高，分型线也难避免；产品设计时尽量采用碰穿形式以避免风险。

　　针对必须使用定模滑块或定模斜顶，可在定模部分使用液压或弹簧驱动的顶出推板，可与开模保持同步顶出

大型注塑模具的设计方法(图4)

　　普遍采用热流道系统；对有外观或强度要求的注塑件采用顺序阀控制注塑工艺方案；结构形式：预装整体式和分体式
